Prisme de la colombe BK7

Prisme en verre optique de la colombe BK7

Un prisme de colombe est un type de prisme réfléchi qui est employé pour inverser une image. Des prismes de colombe sont formés d'un prisme à angle droit tronqué. Le prisme de colombe est appelé pour son inventeur, Heinrich Wilhelm Dove.

Un faisceau de le parallèle de déplacement de lumière à l'axe longitudinal, entrant dans un des visages inclinés du prisme subit la réflexion interne totale de l'intérieur du plus long visage (du fond) et émerge du visage incliné opposé. Des images passant par le prisme sont renversées (reflété), et parce que seulement une réflexion a lieu, l'image est également inversée mais pas latéralement transposée.

Réfraction aux résultats de surfaces d'entrée et de sortie dans l'astigmatisme substantiel d'image une fois utilisé dans la lumière convergente. Le prisme de colombe est employé ainsi presque exclusivement pour des images apparaissant à l'infini.

Si la surface plate d'hypoténuse d'un prisme de colombe est coupée en forme de toit, le résultat est un prisme de toit d'Amici.

Une réflexion à un axe d'un avion est toujours équivalente à une réflexion et à une rotation dans des deux autres haches (avec l'angle entre la source et l'image étant deux fois l'angle entre la source et l'axe de réflexion du prisme). Ainsi, des prismes de colombe peuvent être employés pour créer les rotateurs de poutre, qui ont des applications dans les domaines tels que l'interférométrie, l'astronomie, et la reconnaissance des structures.

Lesso et Padgett (1999) et Moreno et autres (2003, 2004) constaté qu'il y a un changement de l'état de polarisation d'un faisceau de lumière sur passer par un prisme tourné de colombe. La rotation de polarisation dans l'infrarouge a été connue beaucoup plus longtemps. (Johnston 1977) les propriétés de polarisation-transformation des prismes de colombe sont d'intérêt particulier parce qu'elles peuvent influencer la mesure de signal de l'instrument scientifique.

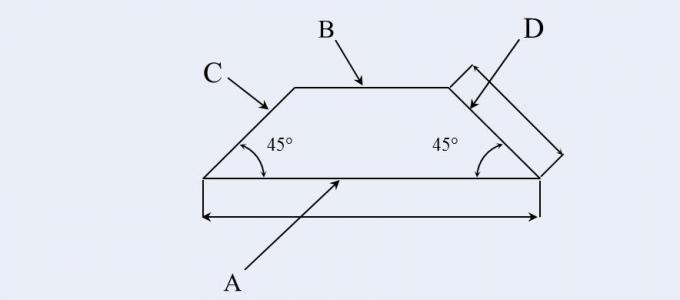

Généralement A extérieur, le C extérieur et le D extérieur ont besoin polir. Mais si vous avez besoin de l'autre surface polissant, conseillez svp.

Chaîne de production

Propriétés optiques des prismes de colombe

Quelle est la manière de l'expédition ?
Nous acceptons DHL, Fedex, TNT, UPS, SF, SME etc. Si vous avez votre propre compte exprès, il est grand.

Comment payer ?

(1) T/T, Paypal, union occidentale, etc.

(2) honoraires de banque : Union-USD30.00 occidental (≤USD3000.00),

T/T-USD20.00+, Paypal-5%. Veuillez consulter la banque locale.

Quel est pour fournir le temps ?
Pour l'inventaire : le délai de livraison est environ 5 jours ouvrables.

Produits adaptés aux besoins du client : le délai de livraison est 10 à 30 jours ouvrables. Selon la quantité et la précision.

Est-ce que je peux adapter les produits aux besoins du client basés sur mon besoin ?
Oui, nous pouvons adapter le matériel, les caractéristiques et le revêtement aux besoins du client optique pour vos composants optiques basés sur vos besoins. L'OEM est disponible.
